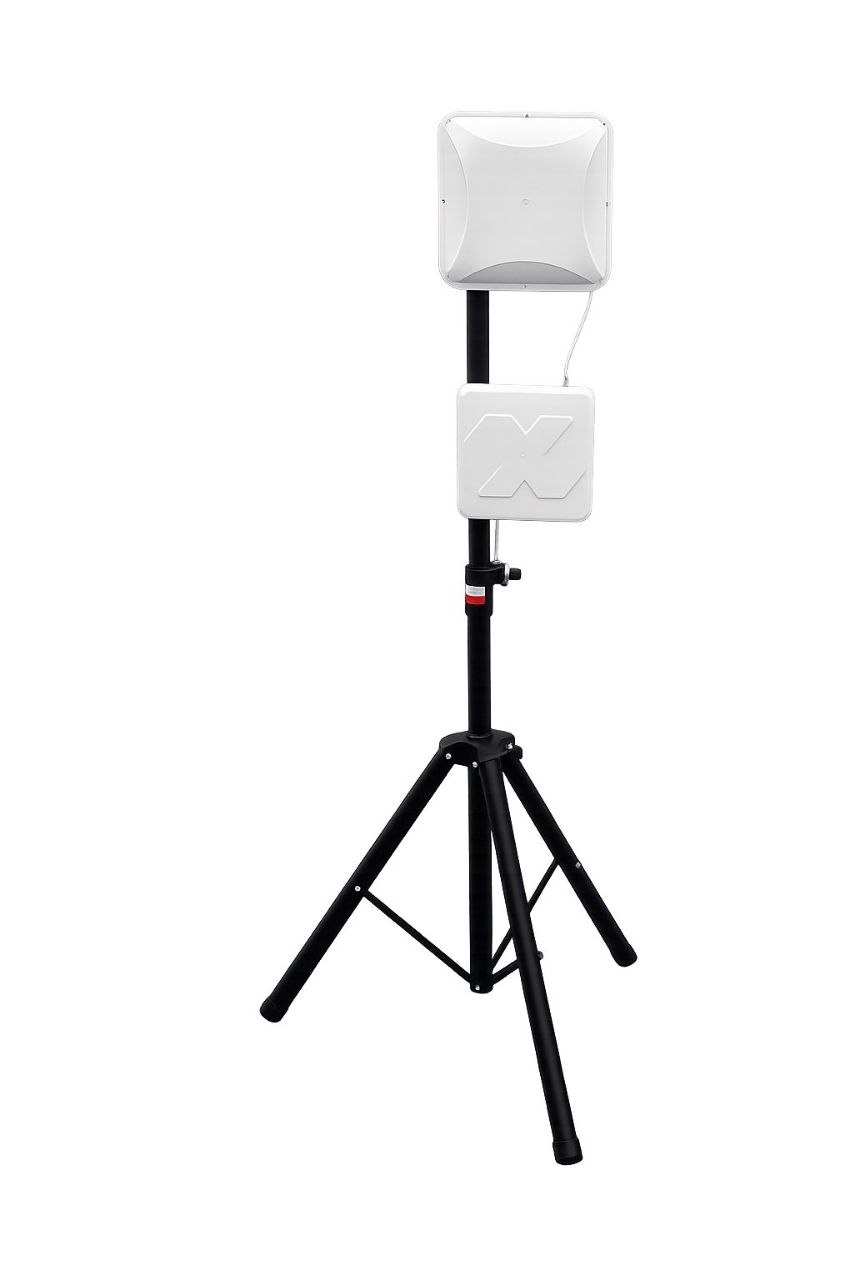

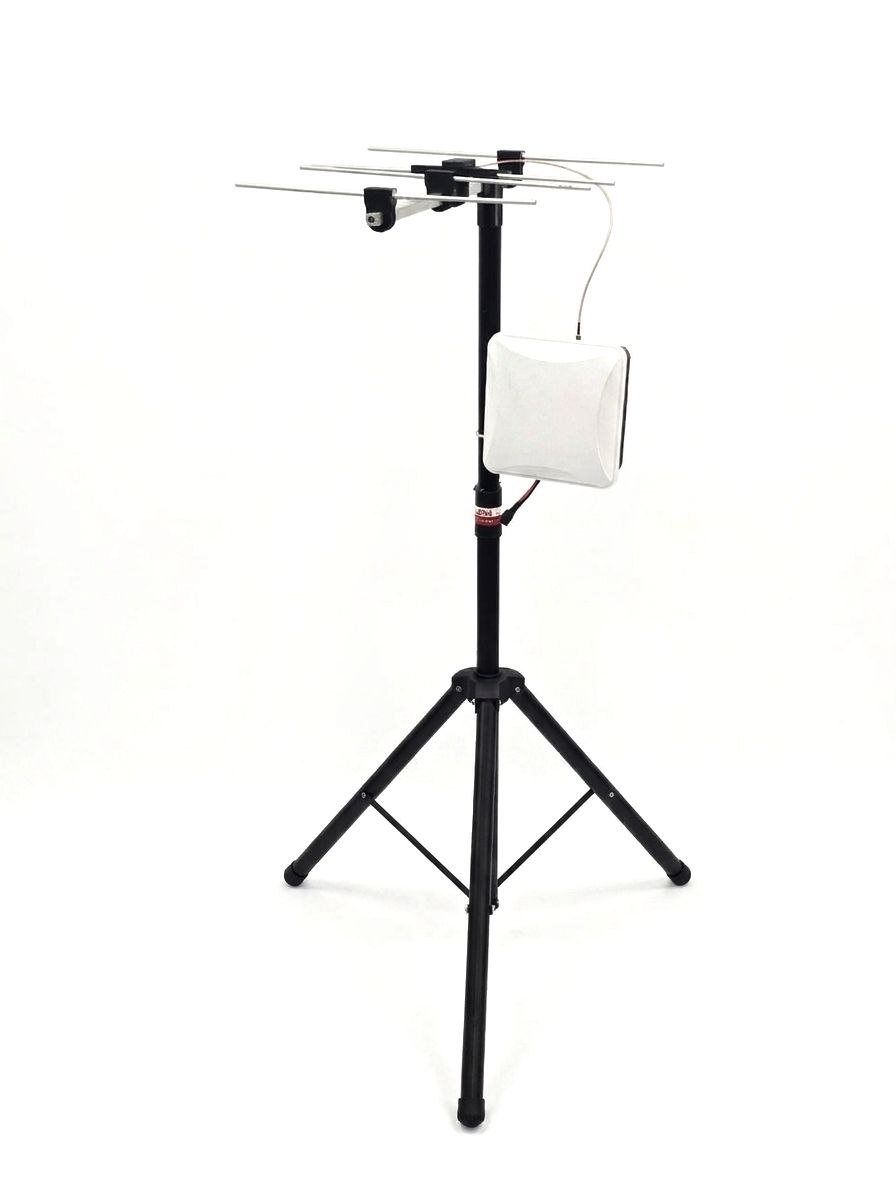

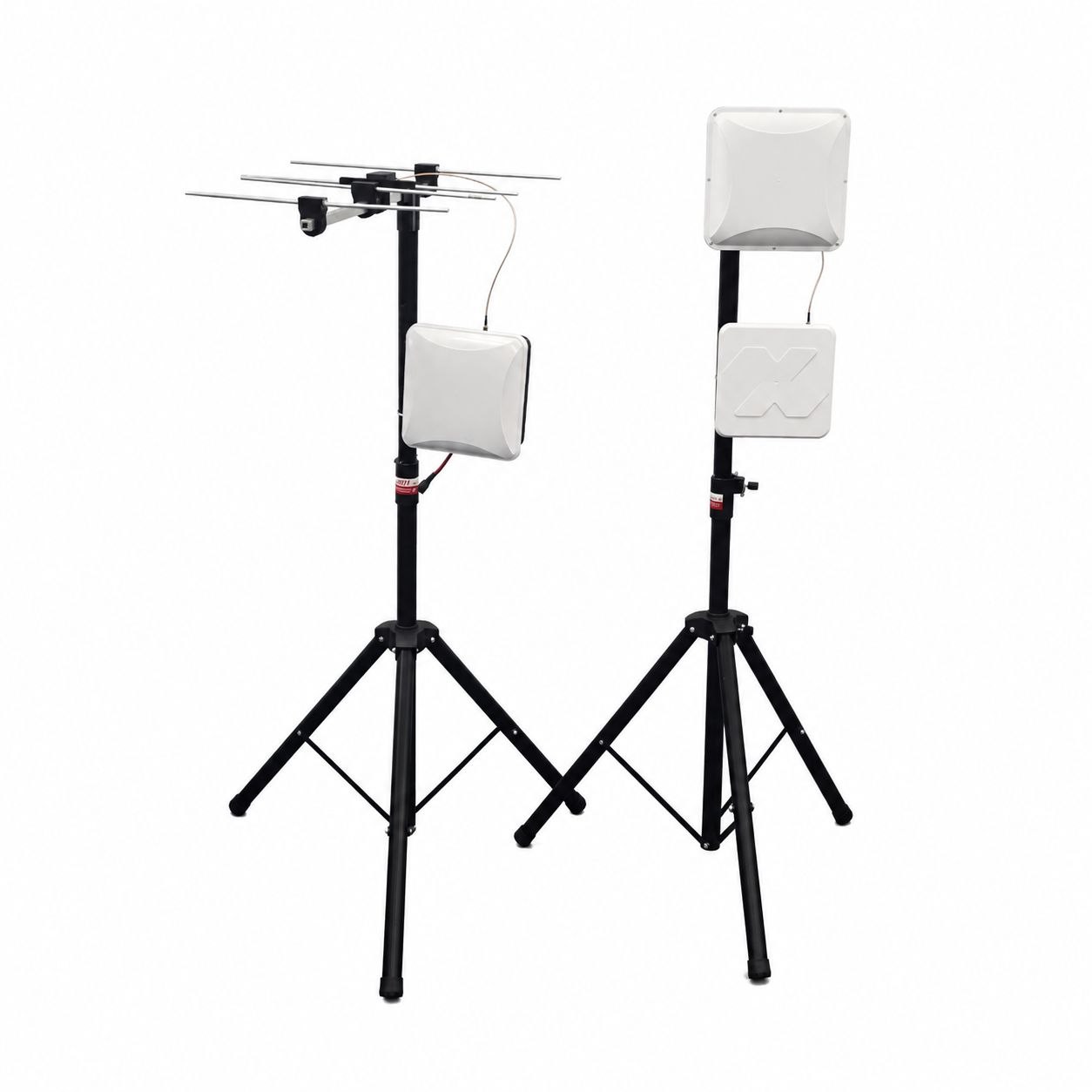

НСУ представляет собой модульную систему, состоящую из выносных антенно-фидерных устройств на стойках и передающего модуля (ТХ), подключаемого к пульту оператора. Такая архитектура позволяет поднять антенны на высоту, обеспечивая прямую радиовидимость и максимальную дальность связи, в то время как оператор может находиться в укрытии на расстоянии до 100 метров.

Ключевые особенности

• Двухдиапазонное управление: Работа на частотах обеспечивает гибкость и устойчивость к помехам. Низкая частота лучше огибает рельеф и препятствия, а высокая обеспечивает высокую пропускную способность.

• Мощность передатчика 5 Вт: Гарантирует пробивную способность сигнала даже в условиях плотной городской застройки или активного радиоэлектронного противодействия.

• Высокая помехоустойчивость: Использование технологии ППРЧ (псевдослучайная перестройка рабочей частоты) с шириной спектра 20 МГц (для низкой частоты ) и 100 МГц (для высокой частоты) делает перехват и подавление сигнала крайне сложной задачей.

• Видеотрансляция 5,8 и 3,3 ГГц: Два видеочастотных диапазона с высоким коэффициентом усиления (20 и 18 dBi) позволяют передавать качественную картинку на большие расстояния. Аналоговый видеовыход обеспечивает минимальную задержку, критически важную для пилотирования FPV.

• Удаленное размещение антенн: Кабель длиной 100 метров позволяет вынести антенны на возвышенность или мачту, защитив оператора и пульт от неблагоприятных факторов.

• Совместимость: Станция работает с протоколом CRSF и типом управления ELRS. Важно: для полноценной работы требуются помехозащищенные двухдиапазонные приемники «Квант-М».

Технические характеристики

Тип управления ELRS

Протокол связи CRSF

Количество полос управления 2

ППРЧ (ширина спектра) 20 МГц (1-й) / 100 МГц (2-й)

Мощность передатчика 5 Вт

Видеодиапазон 1 4900–6060 МГц (5,8 ГГц), усиление 20 dBi

Видеодиапазон 2 3060–3500 МГц (3,3 ГГц), усиление 18 dBi

Кабель до оператора 100 м

Питание 24–28 В (6S Li-Po)

Макс. ток потребления 1 А

Видеовыход Аналоговый

Комплектация

• Выносные антенны на стойках (комплект).

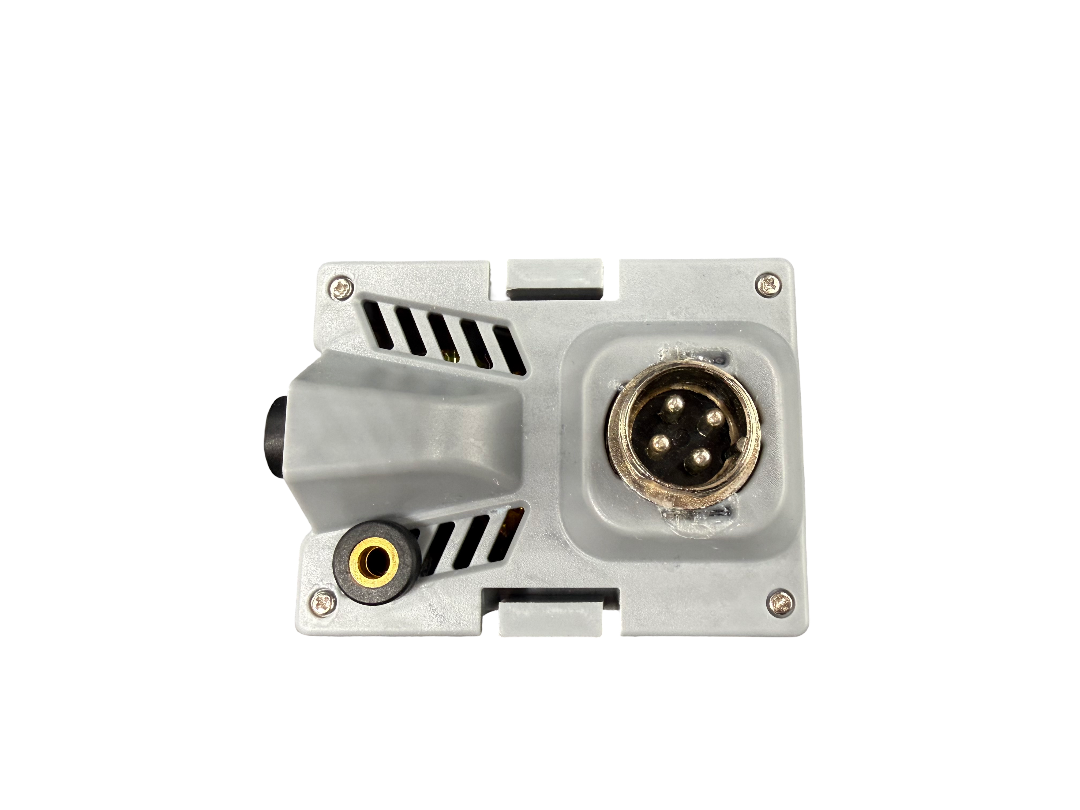

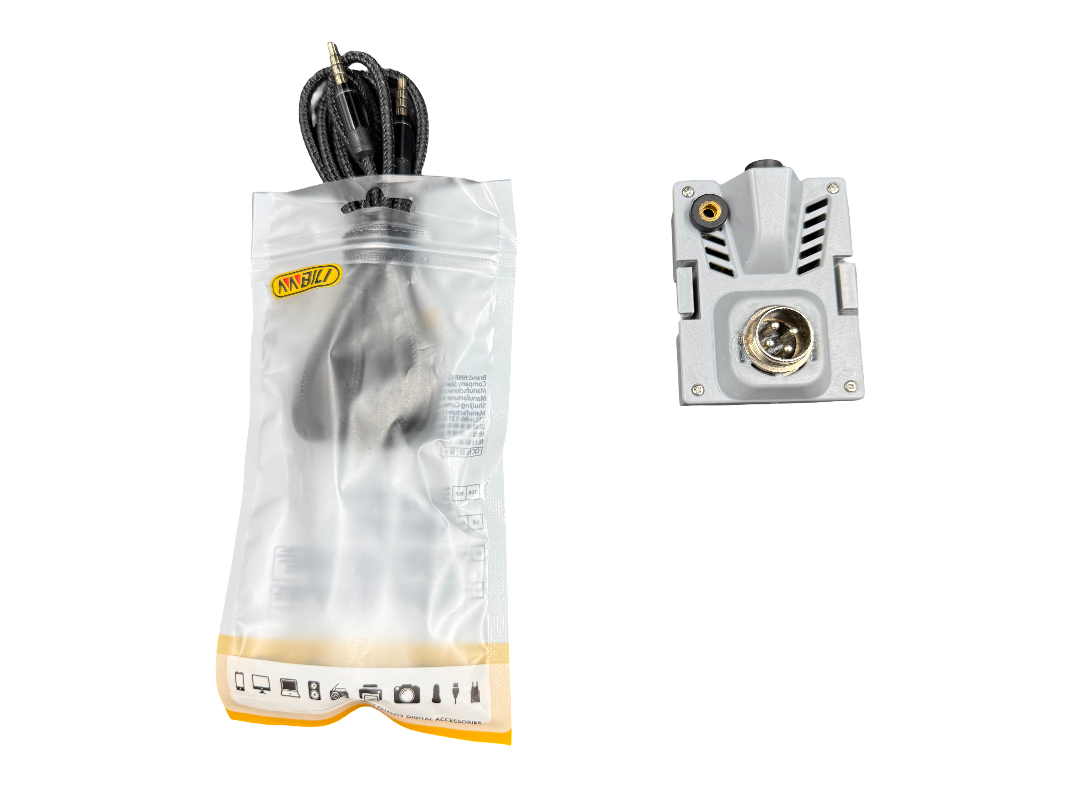

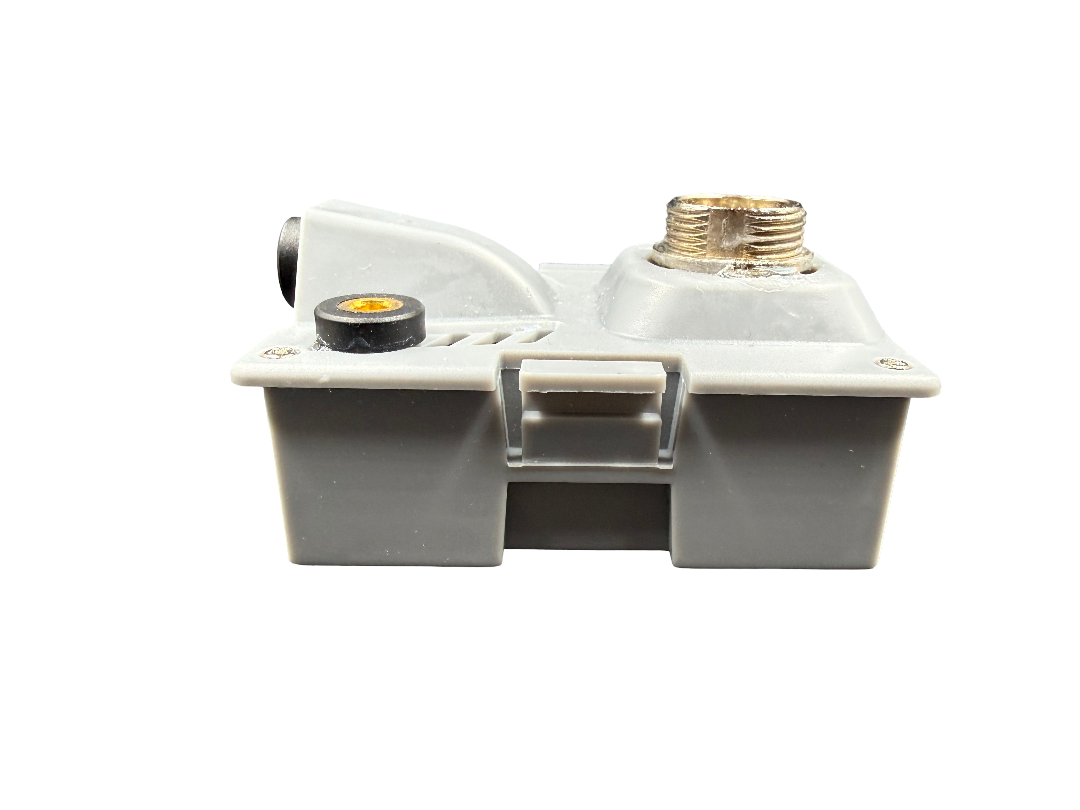

• Передающий модуль (ТХ) для подключения к пульту оператора.

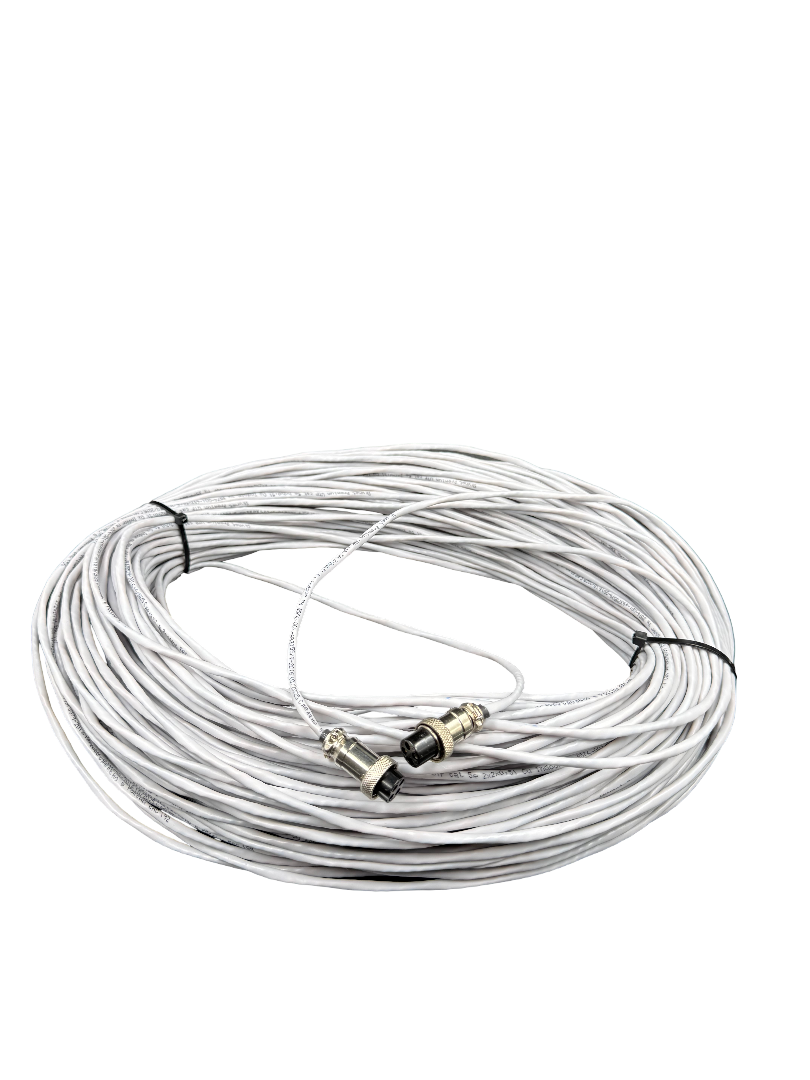

• Соединительный кабель 100 м.

• Кабель питания.

• Документация.

Важная информация для заказа

Станция управления разработана для работы в связке с помехозащищенными двухдиапазонными приемниками «Квант-М». Если у вас нет возможности приобрести данные приемники, мы готовы изготовить НСУ под ваши существующие частоты и оборудование. Свяжитесь с нами для уточнения деталей индивидуального заказа.

Мы понимаем, что задачи бывают разными. Если вам требуется нестандартная конфигурация или интеграция с другим оборудованием — наши инженеры разработают решение под ваши требования.
