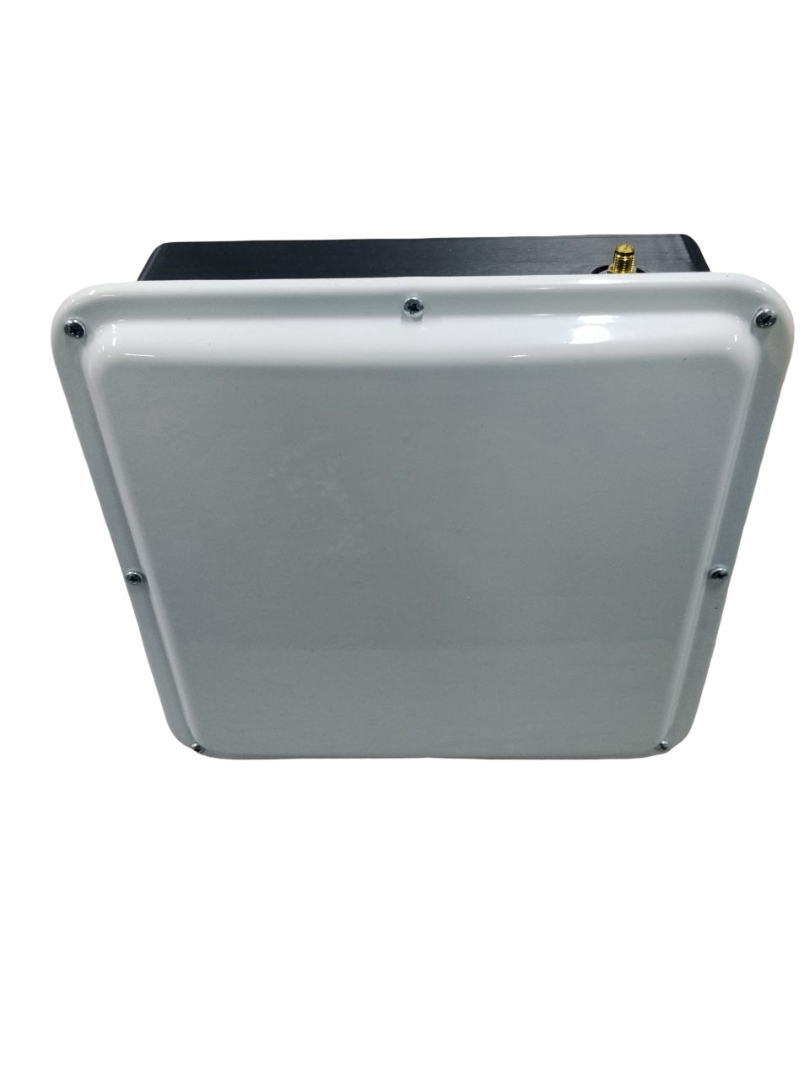

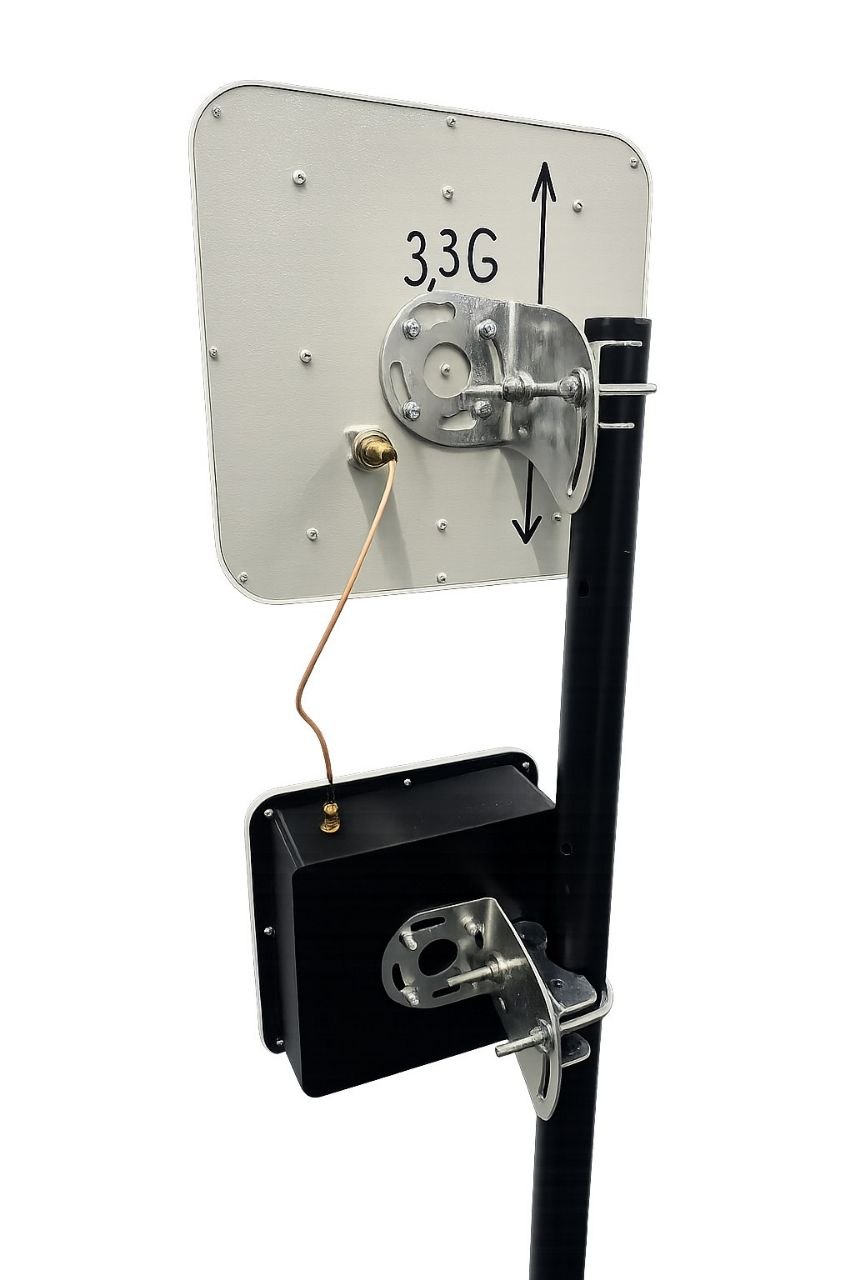

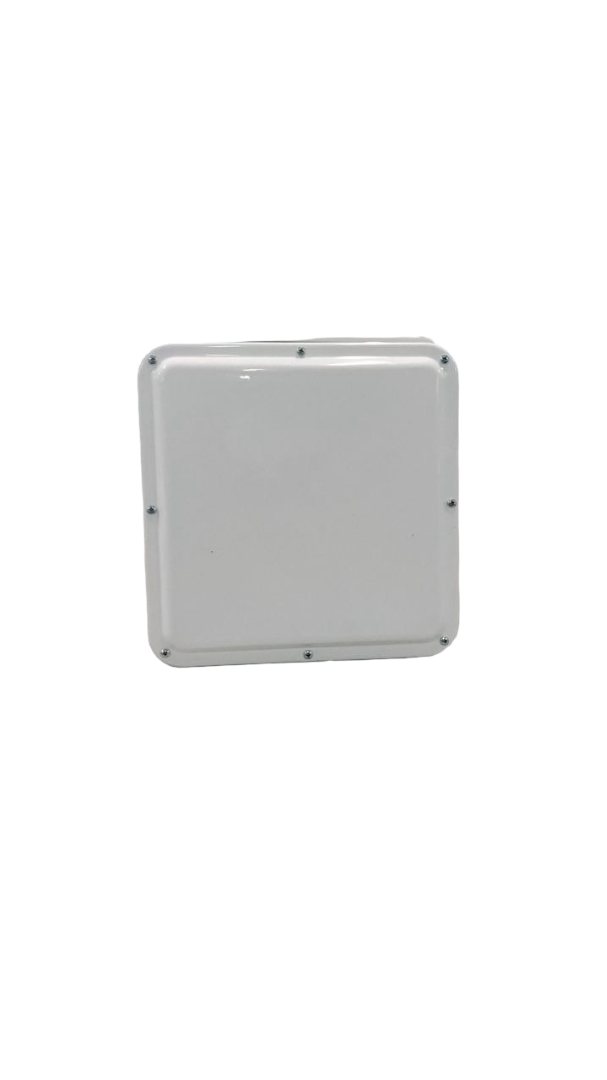

Выносные патч-антенны — сменные модули, входящие в состав модульной наземной станции управления «Квант-М». Каждый модуль представляет собой патч-антенну, закреплённую на стойке, которая выносится на расстояние от пульта оператора.

Модульная архитектура позволяет выбрать нужный диапазон под конкретную задачу и менять его в зависимости от условий эксплуатации. Вам не нужно покупать несколько станций — достаточно иметь набор сменных патчей и переключаться между ними.

Ключевое преимущество: станция оснащена интегрированным веб-интерфейсом, с помощью которого можно управлять переключением сигнала между диапазонами видео прямо с пульта оператора или любого подключённого устройства. Нужно просто подключиться к WEB интерфейсу патча — всё делается программно через браузер.

Доступные видеодиапазоны

1,2 ГГц 1,5 ГГц 3,3 ГГц 5,8 ГГц

Интегрированный веб-интерфейс: управление переключением сигнала между диапазонами через браузер.

Сменные модули: каждая патч-антенна — отдельный модуль, который легко заменить под задачу.

Вынос до оператора: антенна выносится на расстояние от пульта, что позволяет поднять её на возвышенность или мачту и обеспечить прямую радиовидимость с дроном.

Аналоговый видеовыход: минимальная задержка видеосигнала, критически важная для пилотирования.

Совместимость: работают в составе НСУ «Квант-М»

Технические характеристики

Тип антенны Выносная патч-антенна (сменный модуль)

Видеодиапазоны 1,2 / 1,5 / 3,3 / 5,8 ГГц

Усиление (видео) 18–20 dBi (в зависимости от диапазона)

Длина выноса от 50 до 100 м (в зависимости от конфигурации)

Тип управления ELRS

Протокол связи CRSF

Видеовыход Аналоговый

Управление переключением Веб-интерфейс

Совместимость НСУ «Квант-М»

Как заказать

При оформлении заказа укажите:

Видеодиапазон — 1,2 / 1,5 / 3,3 / 5,8 ГГц.

Длину выноса — 50 м, 100 м или индивидуально.

Конфигурацию — отдельный патч-модуль или в составе комплекта НСУ.

Количество модулей — если планируете работать в нескольких диапазонах, закажите дополнительный комплект патчей.

Если вам нужна нестандартная длина кабеля или другая конфигурация — свяжитесь с нами, мы изготовим под ваши требования.

Комплектация

Патч-антенна выбранного диапазона

Кабель выноса (50 или 100 м)

Крепление на стойку

Документация

Индивидуальный подход: модульная конструкция НСУ «Квант-М» позволяет докупать патч-антенны разных диапазонов и менять их под конкретную задачу. Веб-интерфейс делает переключение между диапазонами максимально быстрым и удобным — прямо во время работы.
